- Giá thị trường: Liên hệ
Nội dung
Thông Số Kỹ Thuật Chính
- Hãng sản xuất: LONKING
- Model: CPD35
- Tải trọng nâng: 3500 Kg
- Lốp: Lốp đặc, 2 lốp trước, 2 lốp sau
- Chiều cao nâng: 3 tầng nâng cao 4.5m, chui container, dịch ngang
- Loại ắc quy / điện áp: 80V/350Ah (Pin Lithium)
- Mô tơ di chuyển: 10kW
- Mô tơ thuỷ lực: 12kW
- Càng dài: 1.220mm
- Tình trạng: Thiết bị mới 100%, chưa qua sử dụng
- Bộ dụng cụ sửa chữa theo tiêu chuẩn: 01
- Giá: 485.000.000 VNĐ
Product Description
Nội dung
THÔNG SỐ KỸ THUẬT XE NÂNG ĐIỆN MỚI NHẤT
Xe nâng điện trung quốc 3.5 tấn
1. Giới thiệu chung về Xe Nâng Điện LonKing
Dưới đây là thông tin chi tiết về hệ thống pin điện lithium sắt phosphate sử dụng cho xe nâng điện từ các nhà sản xuất hàng đầu. Hệ thống này đảm bảo hiệu suất ổn định, tuổi thọ cao và khả năng bảo vệ tối ưu cho xe nâng.
PIN XE NÂNG ĐIỆN – DUNG LƯỢNG CAO, SẠC NHANH
Bạn cần pin bền bỉ, thời gian sử dụng dài, sạc nhanh để tối ưu hiệu suất làm việc? Dưới đây là thông số chi tiết các loại pin xe nâng điện phổ biến:
| Loại PIN | Dung lượng (Ah) | Thời gian sử dụng | Thời gian sạc |
|---|---|---|---|
| PIN 280Ah | 280Ah | 5 – 6 tiếng | 2 tiếng |
| PIN 350Ah | 350Ah | 7 tiếng | 2 tiếng |
| PIN 525Ah | 525Ah | 9 – 10 tiếng | 2.5 tiếng |
Tại sao nên chọn PIN dung lượng cao?
- Thời gian hoạt động lâu hơn, không lo gián đoạn công việc.
- Sạc nhanh, hiệu quả cao, chỉ 2 – 2.5 tiếng là đầy.
- Độ bền vượt trội, tiết kiệm chi phí bảo trì, thay thế.
Liên hệ ngay: 0982.425.010 – Mr. Toàn để được tư vấn và báo giá tốt nhất.

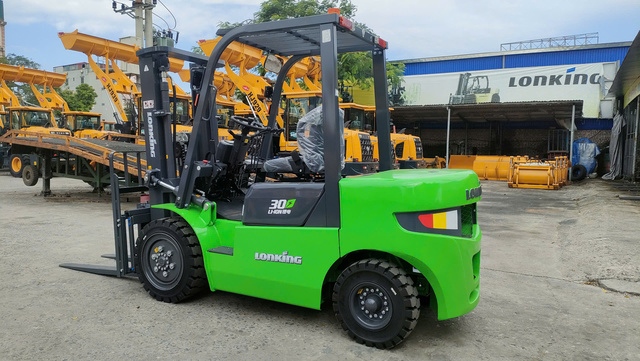

Xe nâng điện 3 tấn
2. Thông số kỹ thuật chính
- Điện áp danh định: 80V
- Dung lượng định mức: 525Ah
- Năng lượng định mức: 42 KWh
- Cấu hình pin: 3P25S
- Mã sản phẩm: 06PPAA03741H5AECYECH1696
- Mẫu số: YJT-PKPZ-BD-029
- Ngày kiểm tra: 30/12/2024
- Thời hạn sử dụng: 9 năm

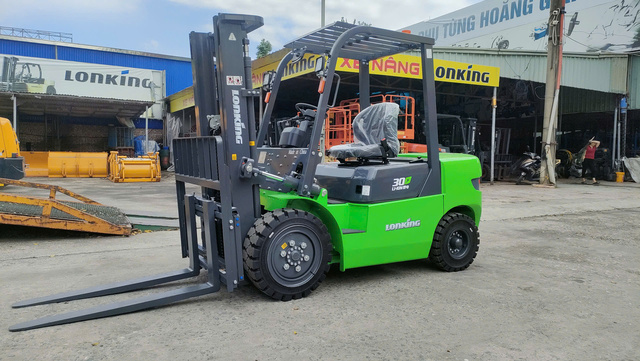

Xe nâng điện
3. Thông tin nhà sản xuất
- Nhà sản xuất pin: Công ty TNHH Ắc quy Anhui Yijiatong / Công ty TNHH Pin AnHul EIKTO
- Nhà sản xuất xe nâng: Công ty TNHH xe nâng Lonking (Thượng Hải)
- Hệ thống pin: Lithium sắt phosphate

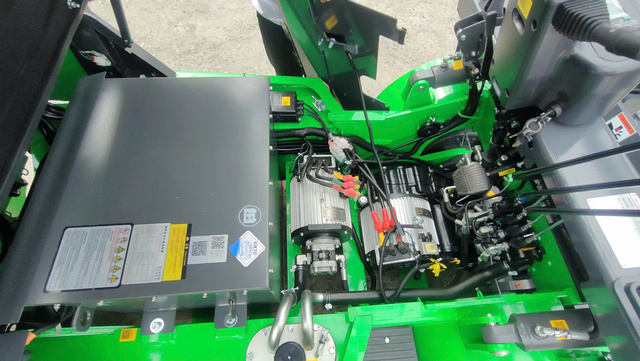

Pin trên xe nâng điện
4. Các chức năng bảo vệ BMS
Hệ thống quản lý pin (BMS) có các chức năng bảo vệ quan trọng nhằm đảm bảo an toàn khi vận hành:
| Hạng mục bảo vệ | Giá trị bảo vệ |
|---|---|
| Điện áp quá mức monome (V) | 3.6V |
| Điện áp thấp của cell đơn (V) | 2.6V |
| Quá điện áp toàn nhóm (V) | 90V |
| Điện áp thấp toàn nhóm (V) | 65V |
| Chênh lệch áp suất vượt giới hạn (mV) | 800mV |
| Chênh lệch nhiệt độ vượt giới hạn (°C) | 20°C |
| Báo động quá dòng liên tục (A) | 350A |
| Báo động nhiệt độ cao (°C) | 65°C |

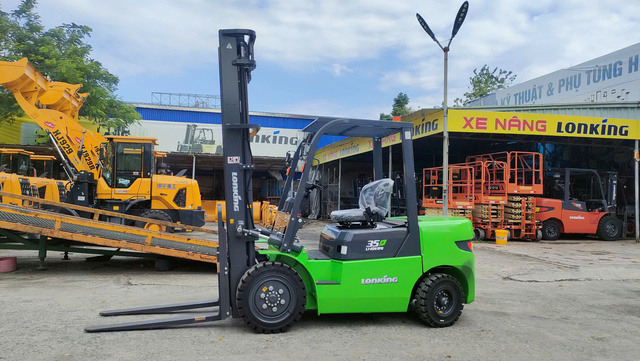

Xe nâng điện 3.5 tấn
5. Kiểm tra ngoại hình
Hệ thống pin phải đáp ứng các tiêu chuẩn về ngoại hình và kết cấu:
- Không có vết xước, lỗ cát, bụi bẩn hoặc sự khác biệt màu sắc rõ ràng trên bề mặt
- Không có phần nhô ra rõ ràng trên đường hàn
- Các biển báo an toàn và biển báo văn bản được dán ở vị trí quy định
- Không lắp đặt ngược hoặc sai
- Không có hiện tượng đoản mạch hoặc hư hỏng
Pin Xe nâng điện
6. Kiểm tra kích thước
- Kích thước chuẩn của pin: 600mm x 730mm x 7353mm
- Tất cả các tiêu chuẩn kiểm tra đều đạt yêu cầu
Ác Quy trên Xe nâng điện
7. Kiểm tra hiệu suất
Hệ thống pin được kiểm tra để đảm bảo hiệu suất sạc và xả đạt chuẩn:
| Hạng mục kiểm tra | Tiêu chuẩn/Yêu cầu | Kết quả |
|---|---|---|
| Dung lượng sạc (Ah) | ≥ 525Ah | Đạt |
| Công suất sạc (KWh) | ≥ 42 KWh | Đạt |
| Khả năng xả (Ah) | ≥ 525Ah | Đạt |
| Công suất xả (KWh) | ≥ 42 KWh | Đạt |
| Kiểm tra cách điện (PT1000) | Đạt | Đạt |
| Màn hình hiển thị nhạc cụ | Hiển thị bình thường | Đạt |
| Chuông báo lỗi | Hoạt động | Đạt |
| Đèn báo hoạt động | Sáng lên khi bật nguồn | Đạt |
Xe nâng điện
Hướng Dẫn Lắp Đặt
2.1 Kết Nối Đầu Vào AC
Các phương thức kết nối bộ sạc của chúng tôi bao gồm:
| Thông số kỹ thuật | Phương thức kết nối |
|---|---|
| Dòng 3KW ~ 20KW | Hệ thống dây bốn pha ba dây, ổ cắm công nghiệp hoặc đầu nối chữ Y |
- Chúng tôi đã lắp đặt sẵn phích cắm nguồn AC, bạn cần lắp đặt phụ kiện ổ cắm AC.
- Cần được lắp đặt bởi thợ điện chuyên nghiệp.
| Ổ cắm hệ thống ba pha bốn dây | Đầu nối chữ Y |
|---|---|
| Pha | Màu sắc |
| L1 | Nâu |
| L2 | Đen |
| L3 | Xám |
| PE/G | Vàng-xanh lá |
2.2 Kết Nối Đầu Ra DC
Các đầu nối bạn sử dụng cho bộ sạc có thể là:
- (Anderson)
- (DIN)
- (Gun)
- (Khác)
Dù bạn chọn đầu nối nào, hãy đảm bảo kết nối bộ sạc chính xác theo hướng dẫn trên đầu nối.
2.3 Lưu Ý
Hãy chắc chắn kiểm tra kết nối đầu vào và đầu ra.
3. Cài Đặt Nhanh
- Bộ sạc được trang bị cầu dao điện, nằm ở bên hông hoặc phía sau khung máy. Bạn có thể thấy các mẫu sau:
(4P – Dòng 3~20KW)
Kiểm tra cổng đầu vào và đầu ra: Sau khi đảm bảo mọi kết nối đã đúng, gạt công tắc sang vị trí “ON“.
- Khi đã kết nối, hệ thống sẽ tự kiểm tra. Hệ thống sẽ hiển thị trạng thái “READY” khi không có lỗi.
Nhấn “Start” để bắt đầu sạc.
Nhấn “Stop” để dừng sạc.
Khi không sử dụng, vui lòng gạt công tắc về vị trí “OFF”.
4. Màn Hình LCD và Hướng Dẫn Khắc Phục Sự Cố Nhanh
- Bộ sạc được trang bị màn hình cảm ứng hoặc màn hình LED tùy thuộc vào từng mẫu, hiển thị trạng thái sạc.
| Màn hình cảm ứng (Touch Screen) | LED | Mô tả (Description) |
|---|---|---|
| Tự kiểm tra (Self-checking) | Kiểm tra pin tốt, cho phép sạc hoặc phát hiện sự cố. | |
| Sẵn sàng (Ready) | Điều kiện bên ngoài bình thường, có thể sạc. | |
| Đang sạc (Charging) | Đang sạc pin. | |
| Dừng sạc (Stop charging) | Pin không đáp ứng điều kiện sạc. | |
| Điện áp đầu vào bất thường | E06 | Điện áp đầu vào của bộ sạc cao hoặc thấp hơn giá trị đặt trước. |
| Quá áp (Over voltage) | E01 | Điện áp đầu ra cao hơn giá trị đặt trước. |
| Quá dòng (Over current) | E02 | Dòng điện đầu ra cao hơn giá trị đặt trước. |
| Nhiệt độ module quá cao | E04 | Nhiệt độ module sạc cao hơn giá trị đặt trước. |
| Lỗi quạt (Fan fault) | E08 | Quạt làm mát module gặp lỗi. |
| Ngắn mạch đầu ra (Output short circuit) | E09 | Ngắn mạch đầu ra của module sạc. |
| Lỗi module (Failure of modules) | E03 | Lỗi giao tiếp giữa các module sạc. |
| Vui lòng kết nối pin | Không phát hiện điện áp pin hoặc lỗi giao tiếp. | |
| Sạc hoàn tất (Charging completed) | SOC đạt 100% hoặc điện áp sạc đạt 98% so với điện áp cài đặt. | |
| Quá áp pin (Battery over-voltage) | EB1 | Phát hiện lỗi quá áp pin và gửi cảnh báo. |
| Quá dòng pin (Battery overcurrent) | EB2 | Phát hiện lỗi quá dòng pin và gửi cảnh báo. |
| Nhiệt độ pin quá cao | EB4 | Phát hiện lỗi nhiệt độ pin quá cao. |
| Lỗi giao tiếp BMS | EB3 | Lỗi giao tiếp giữa BMS và bộ sạc. |
| Không có điện áp pin | Có kết nối giao tiếp nhưng bộ sạc không phát hiện điện áp pin. | |
| Lỗi yêu cầu pin | EB5 | Yêu cầu pin vượt quá phạm vi cài đặt. |
| Nhiệt độ súng sạc quá cao | E14 | Nhiệt độ súng sạc quá cao. |
Lưu ý: Các mã lỗi trên hiển thị dựa trên BMS. Nếu không có BMS, một số mã lỗi có thể không hiển thị.
- Nếu vấn đề vẫn chưa được giải quyết, vui lòng liên hệ bộ phận kỹ thuật.
Khuyến nghị lựa chọn quy cách bộ sạc và dung lượng pin, ước tính thời gian sạc và mức tiêu hao năng lượng
Xe Nâng Điện Trung Quốc
Ước tính thời gian sạc và mức tiêu hao năng lượng
| Điện áp bộ pin (V) | Dung lượng (Ah) | Công thức tính mức tiêu hao năng lượng sạc (kWh) | Mức tiêu hao năng lượng sạc (kWh) | Thời gian sạc (h) |
|---|---|---|---|---|
| Ví dụ 1 | 80 | 205 | 205 * 80 * 0.9 / 1000 kWh = | 16.4 |
| Ví dụ 2 | 80 | 280 | 280 * 80 * 0.9 / 1000 kWh = | 22.4 |
| Ví dụ 3 | 80 | 300 | 300 * 80 * 0.9 / 1000 kWh = | 24.0 |
| Ví dụ 4 | 80 | 410 | 410 * 80 * 0.9 / 1000 kWh = | 32.8 |
Ghi chú:
Thời gian sạc được tính dựa trên dung lượng pin (SOC) từ 10% đến 90%. Nếu dung lượng pin nhỏ hơn 90%, thì thời gian sạc tính theo công thức:
- Dung lượng pin * điện áp danh định * hệ số hiệu suất / công suất đầu ra của bộ sạc
- Nếu pin đã sạc trên 90%, thì thời gian sạc có thể kéo dài do tốc độ sạc giảm.
Khi mức SOC đạt trên 90%, tốc độ sạc chậm lại để bảo vệ tuổi thọ của pin.
Khuyến nghị lựa chọn bộ sạc theo dung lượng pin:
- Đối với pin có dung lượng từ 205Ah trở xuống, nên sử dụng bộ sạc 100A.
- Ví dụ 1: Xe nâng 1.5 tấn dùng pin 80V 205Ah, nên chọn bộ sạc 100A, thời gian sạc đầy là 2 giờ.
- Ví dụ 3: Xe nâng 3 tấn dùng pin 80V 300Ah, xe nâng tải trọng lớn nên dùng bộ sạc 200A.
- Nếu tính theo mức 0.5C, dòng sạc tối đa sẽ là 150A, thời gian sạc là 2 giờ.
